להלן מדריך המפרט כיצד לחבר קונקטור HDMI בהלחמה לכבל.
ישנם מקרים בהן קיימת תשתית תעלות להשחלת כבלים בתוך הקיר,
על מנת למנוע מצב של כבלים זרוקים על הריצפה או מחוברים לקיר
במראה בילתי אסטתי.
השחלת הכבל מקצה אחד של התעלה או הצינור לקצהו השני עשויים
להיות משימה לא פשוטה, במקרים בהם התשתית לא הוכנה כמו שצריך מלכתחילה.
צינורות השחלה רבים אשר הוכנו למטרת העברת כבל מחדר לחדר או
מחלקו האחד של החדר לחלקו השני הינם צרים מידי, כך שלא ניתן להשחיל את
הכבל כמו שהוא.
במקרים כאלו הפתרון המומלץ הינו לרכוש כבל HDMI במידה הנחוצה,
לחתוך את קצהו האחד ולהשחילו.
לאחר ההשחלה ישאר לנו קצה אחד מוכן עם קונקטור HDMI מובנה לחיבור
אל המכשיר וכל שעלינו לעשות כעת הינו להתאים קונקטור HDMI לקצהו השני.

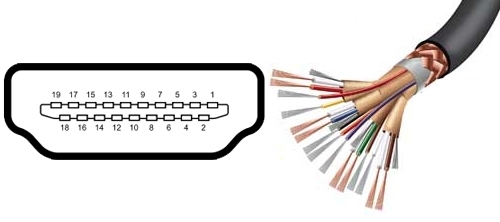

כבל HDMI מכיל 18 גידים אשר מאפשרים העברת וידאו ואודיו
באיכות גבוהה - High Definition.
קונקטור HDMI סטנדרטי כולל 19 פינים אשר אליהם מחברים את גידי הכבל.
פין מספר 14 נשאר ריק ואליו לא מחברים דבר.
על מנת שיהיה לנו כבל עובד יש צורך בפריטים הבאים:
- סכין חיתוך
- קונקטור HDMI תיקני להלחמה
- מלחם עם ראש צר/שפיץ
- בדיל הלחמה
על מנת שיהיה קל לבצע את פעולת ההלחמה מומלץ לקבע את כבל ה-HDMI
למשטח עבודה או פלטת עץ אשר עליהם נבצע את החיבור לקונקטור.
- בשלב ראשון יש להסיר את הבידוד והסיכוך ההיקפיים של הכבל
למרחק של 1.5 ס"מ מקצהו. יש לבצע פעולה זו בזהירות מבלי לפגוע
בגידים הפנימיים של הכבל.
- לאחר מכן יש להסיר את הבידוד כחצי סנטימטר מכל אחד מהגידים
הפנימיים של הכבל.
- כעת יש למקם את קונקטור ה-HDMI קרוב לכבל ובמצב כזה
שיהיה נוח להלחים את הגידים אליו.
- לפני הלחמת הגידי לקונקטור יש לזכור להשחיל את חלקו האחורי של הקונקטור
ושרוול הגומי באם קיים.

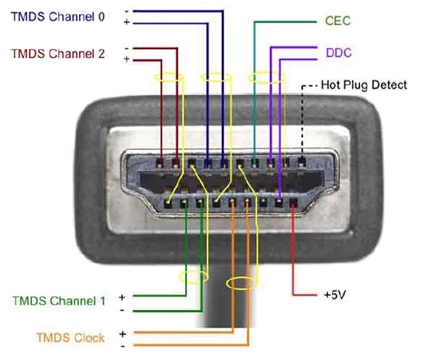

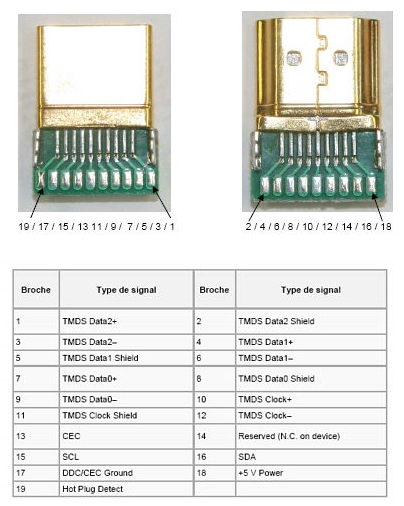

- הלחמת הגידים אל הקונקטור מתבצעת בהתאם לתרשים המופיע מטה:
- לאחר הלחמת כל הגידים יש לוודא כי הפינים השונים אינם נוגעים האחד בשני
דבר העלול לגרום להפרעות בתמונה או בקול.
- לבסוף יש לסגור את מכסי הקונקטור על הכבל ולהדקם.
- לסיום מקצועי ניתן להוסיף "פריט" ("בלון") במרחק של כ-10-20 ס"מ מקצה הכבל.
