Digital Video Interface
DVI הינו תקן לממשק וידאו דיגיטלי המאפשר לקבל איכות תמונה מקסימלית
בהתקנים דיגיטלים כגון: מסכי LCD ומקרנים.
ממשק ה-DVI תוכנן להעברת וידאו דיגיטלי ללא דחיסה ממקור הוידאו אל המסך או המקרן.
ממשק ה-DVI הותאם לתקן ה-HDMI (במצב דיגיטלי) וכן גם לתקן ה-VGA (במצב אנלוגי).
ממשק ה-DVI משתמש בפרוטוקול דיגיטלי אשר מעביר נתונים
באופן בינארי לגבי עוצמת ההארה של הפיקסלים במסך.
במצב זה עוצמת ההארה של כל פיקסל על גבי המסך נשלטת באופן נפרד,
לעומת העברת וידאו באופן אנלוגי שבה כל פיקסל מושפע מפיקסלים סמוכים ואף חשוף להפרעות חיצוניות.
חיבור ה-DVI תוכנן בצורה כזו אשר לא מאפשרת חיבור הכבל לתקע או שקע באופן שגוי.
חיבורי DVI קיימים ב-5 גרסאות שונות, השוני ביניהם הינו בהתאם לסוג העברת אות הוידאו (דיגיטלי או אנלוגי).
בהעברת אות דיגיטלי קיימים, אחד או שני ערוצים. מסכים או כרטיסים אשר הינם דיגיטלים בלבד
לא יכולים להתחבר למכשירים אנלוגים בלבד, אך יכולים להתחבר למכשירים בהם ישנו חיבור משולב (אנלוגי ודיגיטלי).
DVI-I הינו קיצור של DVI-Integrated וחיבור זה תומך באות אנלוגי ודיגיטלי
ולכן יכול להתחבר לכל מכשיר דיגיטלי או אנלוגי.
DVI-D הינו קיצור של DVI-Digital ותומך בשידור דיגיטלי בלבד
ואינו יכול בשום דרך לקבל או להעביר אות אנלוגי.
בניגוד ל-HDMI, חיבור DVI אינו מעביר אודיו (קול),
אלא וידאו בלבד (בכרטיסים מסויימים עם חיבור DVI-I מתאפשרת גם העברת אודיו).
מידע טכני
ערוץ DVI בודד כולל 4 זוגות גידים (Twisted Pairs) להעברת וידאו בהפרדת צבעים (כחול, ירוק ואדום)
והזוג הרביעי הינו לקביעת התזמון, המאפשרים העברת וידאו ב-24 ביט.
התמונה מועברת אל המסך קו אחרי קו ללא דחיסה,
בכל פעם מועברת כל התמונה מחדש מכיוון שאין תמיכה בהעברת השינויים בלבד.
התמונה מועברת כולה מחדש ללא הרף גם אם לא השתנתה.
בחיבור DVI עם ערוץ אחד הרזולוציה המקסימלית שאליה אפשר להגיע הינה 2.75 מגה פיקסל.
רזולוציה זו באופן מעשי הינה:
1915x1436 פיקסלים במסכים מרובעים (ביחס 4:3)
2098x1311 פיקסלים במסכים רחבים (ביחס 16:9)
בקונקטור DVI ישנה אפשרות להעברת ערוץ וידאו נוסף (Dual Link),
ערוץ זה כולל סט של זוגות גידים נוספים להעברת וידאו בהפרדת צבעים (כחול, ירוק, אדום).
שימוש בשני ערוצים מאפשר להגיע לרזולוציה של 4 מגה פיקסל.
במקרים מסויימים נעשה שימוש בערוץ השני גם כאשר יש צורך ביותר מ-24 ביט לפיקסל.
האורך המקסימלי לכבל DVI לא הוגדר, משום שהדבר תלוי ברזולוציה בה אנו רוצים לעבוד.
באופן כללי ככל שהכבל יותר ארוך הרזולוציה הנתמכת יורדת, כמובן שהדבר גם תלוי באיכות הכבל.
כבל באורך של עד 5 מטר באיכות טובה יתמוך ברזולוציה גבוהה של לפחות 1920x1200.
כבלים באורך של עד 15 מטר תומכים בד"כ ברזולוציה של לפחות 1280x1024.
ושוב... ככל שהכבל איכותי יותר הרזולוציה הנתמכת תהיה גבוהה יותר וכמובן שישנו גם קשר לעוצמת מרוק האות (כרטיס המסך).
למרחקים ארוכים במיוחד ניתן להשתמש במגבר על מנת שהרזולוציה לא תיפגע.
קונקטורים של DVI כוללים בד"כ פינים להעברת אות דיגיטלי בערוץ אחד לפחות ומקסימום שניים.

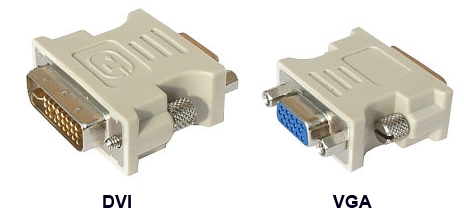

מחברי DVI גם עשויים לכלול פינים להעברת אות אנלוגי כך שבאמצעות מתאם פשוט ניתן התאים בין DVI ל-VGA.
אופציה זו נכללת על מנת להפוך את חיבור ה-DVI לחיבור אוניברסלי היכול להתאים לחיבור אנלוגי ודיגיטלי.

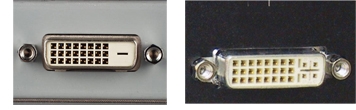

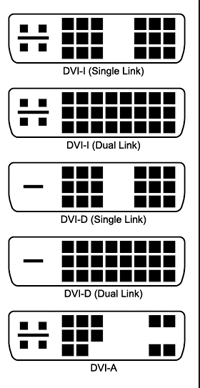

חיבור DVI במכשיר קרוי באחד מהשמות הבאים:
- DVI-D (תומך בהעברת אות דיגיטלי בלבד)
- DVI-A (תומך בהעברת אות אנלוגי בלבד)
- DVI-I ( תומך בהעברת אות דיגיטלי ואנלוגי)
הפין הרחב האופקי בחיבור DVI-I הינו רחב יותר מאותו פין בחיבור DVI-D,
כך שלא ניתן לחבר קונקטור מסוג DVI-I זכר לשקע מסוג DVI-D נקבה
גם אם מסירים את ארבעת הפינים שמסביבו.
לעומת זאת ניתן לחבר קונקטור DVI-D זכר לשקע DVI-I נקבה.

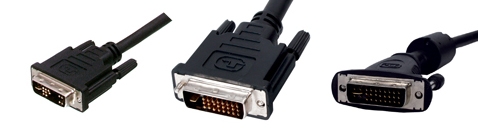

במרבית מסכי ה-LCD ישנו חיבור DVI-D בלבד כך שחיבור באמצעות
כבל DVI-D זכר-זכר בין המחשב למסך הינו מספיק בהחלט, גם אם במחשב ישנו חיבור DVI-I.

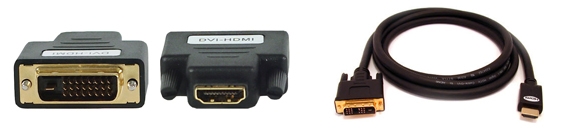

חיבור ה-DVI יכול להיות מומר לחיבור HDMI באמצעות מתאם או כבל מובנה
אשר בקצהו האחד חיבור DVI דיגיטלי ובקצהו השני חיבור HDMI.
בד"כ המרה שכזאת מעבירה וידאו (תמונה) בלבד ללא קול (אודיו).
קיימים דגמים של כרטיסי מסך אשר יודעים להעביר גם אודיו דרך יציאת ה-DVI וכאשר מבצעים חיבור
לטלויזית LCD למשל עם כבל DVI ל-HDMI מועברים גם קול וגם תמונה.
המרה זו שימושית מאוד בעת חיבור מחשב למסכי LCD או פלזמה.
לא ניתן בשום אופן באמצעות שימוש במתאמים שונים ולהמיר
VGA ל-DVI ולאחר מכן DVI ל-HDMI. המרה כפולה זו אינה יכולה לעולם לעבוד.
מקור אות אנלוגי אינו יכול להיות מומר לאות דיגיטלי באמצעות מתאמים או כבלים פאסיבים.
לביצוע המרה שכזאת יש צורך בקופסת המרה אקטיבית.
